PLR9363-LS 称重传感器在皮带秤系统中的应用与选型指南

一、产品概述

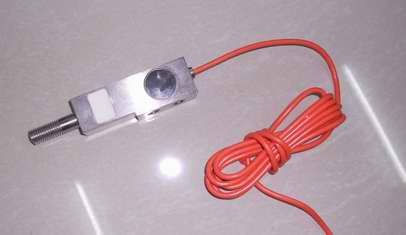

PLR9363-LS 称重传感器是一款专为皮带秤、定量给料机等连续动态称重场景设计的高精度称重传感器，广泛应用于仪器仪表、工业自动化、电子及LED显示控制等领域，隶属于自动化控制传感器产品库，常见于中国环保在线等工业品选型平台。该传感器采用优质合金钢或不锈钢材质制造，具备良好的抗侧向力、抗偏载和抗冲击性能，能够在粉尘、振动、温湿度变化较大的工业现场长期稳定运行。

二、PLR9363-LS 的工作原理

PLR9363-LS 基于电阻应变式原理工作。当皮带上的物料重量通过称重托辊传递到传感器弹性体时，弹性体产生微小形变，粘贴在其表面的应变片电阻值随之发生变化。通过惠斯通电桥电路将电阻变化转换为与载荷成正比的毫伏级电压信号，再经称重控制器或变送器放大、滤波、A/D 转换后，输出标准的重量流量信号（如 4-20mA、0-10V 或数字通讯信号），供 PLC、DCS 或上位机进行显示、累计与闭环控制。

三、在皮带秤系统中的典型应用

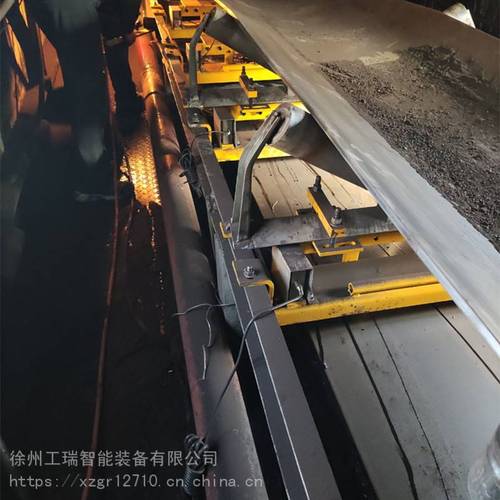

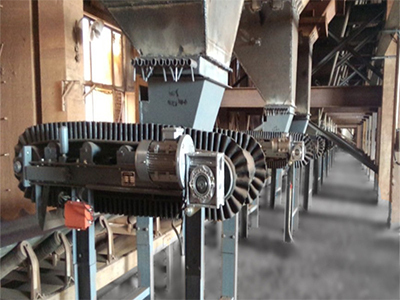

皮带秤是对散状物料进行连续动态称重的计量设备，广泛应用于矿山、冶金、化工、建材、电力、港口及环保固废处理等行业。PLR9363-LS 在皮带秤中的主要应用包括：

• 配料皮带秤：用于水泥生料、煤粉、化肥等物料的定量给料与配比控制。
• 计量皮带秤：用于成品或原料的贸易结算、产量统计与能耗核算。
• 环保监测皮带秤：配合中国环保在线等监管要求，对固废、污泥、生物质等物料进行在线计量与数据上传。

PLR9363-LS 通常安装于皮带秤的称重托辊组下方，每台皮带秤可配置 1～4 只传感器，通过并联方式接入称重仪表，以实现多点支撑和载荷均衡。

四、选型要点

在为中国环保在线产品库或自动化项目选型时，应重点关注以下参数：

| 选型参数 | 说明 |
|---|---|
| 额定容量 | 根据皮带秤最大流量、托辊组间距、皮带自重及冲击系数计算，通常留 20%～30% 余量。 |
| 精度等级 | 一般选择 C3 或 C4 级，贸易结算场合建议 C4 及以上。 |
| 输出灵敏度 | 常见为 2.0±0.002 mV/V，需与称重仪表匹配。 |
| 防护等级 | 工业现场建议 IP66/IP67，潮湿或冲洗环境可选 IP68。 |
| 材质 | 腐蚀性环境选用不锈钢，普通环境可选合金钢镀镍。 |
| 接线方式 | 四线制或六线制，长距离传输建议六线制以补偿电缆电阻。 |
| 认证要求 | 涉及环保计量或贸易结算时，需具备 OIML、CE 或国内计量认证。 |

五、安装与维护注意事项

1. 安装对中：传感器受力方向应与皮带运行方向一致，避免侧向力和扭力。
2. 限位与防偏：合理设置限位装置，防止皮带跑偏产生附加载荷。
3. 屏蔽接地：信号电缆应采用屏蔽线并单端接地，远离动力电缆，防止电磁干扰。

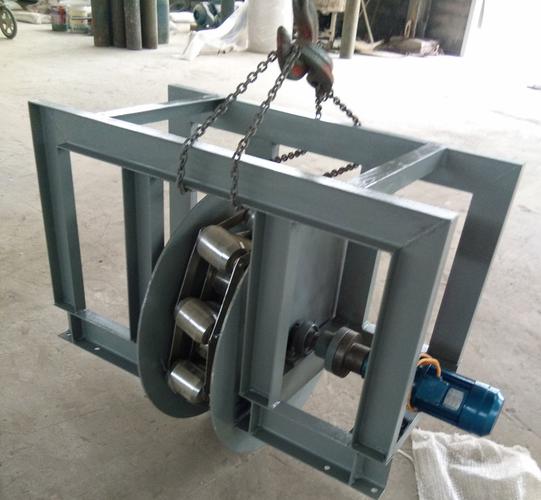

4. 定期标定：使用标准砝码或链码进行定期标定，确保计量精度。
5. 环境防护：在多尘、潮湿环境中定期检查密封与接线盒，避免因进水或积尘导致零点漂移。

六、与其他称重传感器的对比

相较于常见的悬臂梁式或桥式称重传感器，PLR9363-LS 针对皮带秤动态称重特点，在抗冲击、抗偏载和响应速度方面进行了优化，适合连续、变载荷工况；而普通静态称重传感器更多用于平台秤、料斗秤等静态或准静态场合。对于高精度贸易结算皮带秤，建议优先选用与 PLR9363-LS 同级别的高速动态称重传感器，并配合高性能称重仪表使用。

七、

PLR9363-LS 称重传感器凭借稳定的性能、良好的环境适应性和较高的性价比，已成为皮带秤系统中常用的关键部件之一。在中国环保在线等自动化控制与传感器产品库中，用户可根据量程、精度、防护等级和认证要求进行快速选型。正确选型、规范安装与定期维护，是保障皮带秤长期精准计量、助力企业自动化与环保达标的重要基础。
